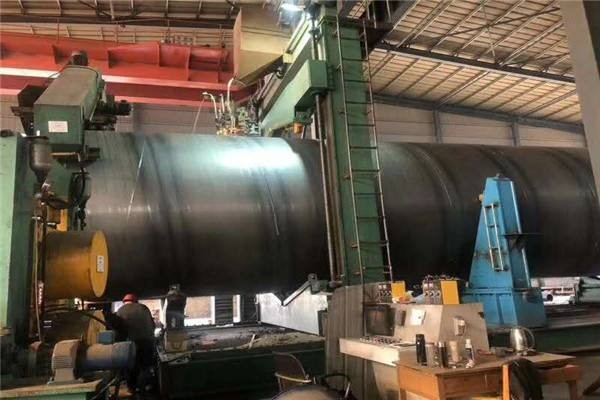

酒泉市埋弧焊螺旋鋼管實體制造螺旋焊管廣泛采用雙面埋弧焊的焊接技術(shù)，下面淺談一下埋弧自動焊的形成過程及特點。埋弧焊的原理：埋弧焊是利用電弧熱能進行焊接的，與手工焊條電弧焊不同的是：埋弧焊的焊絲是的，上面沒有涂料，埋弧焊的確焊劑是預(yù)先鋪在待焊處的，埋弧焊焊絲伸入焊劑中，電弧是在焊劑下燃燒的埋弧焊的形成過程是這樣的焊絲與工件接觸，按下啟動按動鈕后，焊絲與工件通電的瞬間，焊絲回抽，電弧引燃，焊接小車向前進，焊絲連續(xù)下向輸送，維持電弧在焊劑層下燃燒，在電弧下方形成焊接熔池。在電弧周圍，焊劑熔化形成一個空洞，。這個空洞和熔池不斷前進，而熔池后方的金屬凝固，形成連續(xù)的焊縫。這個過程由于是在焊劑下進行的，因此，我們用肉眼是看不到的。借助于X射線攝影可以看到由于螺旋鋼管采用埋弧自動焊的焊接技術(shù)，除了此種的生產(chǎn)效率高；生產(chǎn)輔助時間少，節(jié)省了換焊條的時間；焊接條件干凈無飛濺，節(jié)省了清理的時間；焊縫質(zhì)量高。也為螺旋焊管廠的交貨提供了必要的條件，使得量大的螺旋鋼管生產(chǎn)時間得到保證，因此目前還是被廣泛采用著。

螺旋鋼管焊縫氣泡多發(fā)生在焊道中央，其主要原因是氫氣依舊以氣泡的形式隱藏在焊縫金屬內(nèi)部，所以，這種缺陷的措施是首先必須焊絲和焊縫的銹、油、水分及濕氣等物質(zhì)，其次是必須很好地烘干焊劑除去濕氣。此外，加大電流、降低焊接速度、減慢熔化金屬的凝固速度也是很有效的。焊劑的堆積厚度一般為25-45mm，焊劑顆粒度大、密度小時堆積厚度取大值，反之取小值;大電流、低焊速堆積厚度取大值，反之取小值，此外，夏天或空氣濕度大時，回收的焊劑應(yīng)烘干后再使用。硫裂（硫引起的裂紋）。酒泉市埋弧焊螺旋鋼管實體制造焊接硫偏析帶很強的板材（特別是軟沸騰鋼）時硫偏析帶中的硫化物進入焊縫金屬而產(chǎn)生的裂紋。其原因是在硫偏析帶中含有低熔點的硫化鐵和鋼中存在氫氣。所以，為防止這情況產(chǎn)生，使用含硫偏析帶少的半鎮(zhèn)靜鋼或鎮(zhèn)靜鋼還明效的。螺旋焊接鋼管是指用鋼帶或鋼板彎曲變形為圓形、方形等形狀后再焊接成的、表面有接縫的鋼管。按焊接方法不同可分為電弧焊管、高頻或低頻電阻焊管、氣焊管、爐焊管、邦迪管等。按焊縫形狀可分為直縫焊管和螺旋焊管。電焊鋼管用于石油鉆采和機械 制造業(yè)等。爐焊管可用作水煤氣管等，大口徑直縫焊管用于高壓油氣輸送等；螺旋焊管用于油氣輸送、管樁、橋墩等。焊接鋼管比無縫鋼管成本低、生產(chǎn)效率高。
